Затворы дисковые серии «Универсал» предназначены на давление (PN) до 1,0 МПа, диаметры трубопроводов DN 32…400.

Дисковые затворы Универсал с рукояткой

DN 32 - 300 мм

Дисковые затворы Универсал с редуктором

DN 32 - 400 мм

Дисковые затворы Универсал с пневмоприводом

DN 32 - 400 мм

Дисковые затворы Универсал с электроприводом

DN 32 - 400 мм

Гуммированные и футерованные диски позволяют эксплуатировать затворы в крайне агрессивных средах: кислоты, щелочи, морская вода и пр., также они применяются в системах холодного водоснабжения и для пищевых сред. Гуммированное или футерованное покрытие позволяет заменить диск из нержавеющей стали углеродистым. При этом значительно снижается стоимость затворов, что не сказывается на работоспособности изделия.

Обеспечивается поставка комплектов ЗИП в рамках постгарантийного обслуживания, что позволяет продлить срок службы затвора.

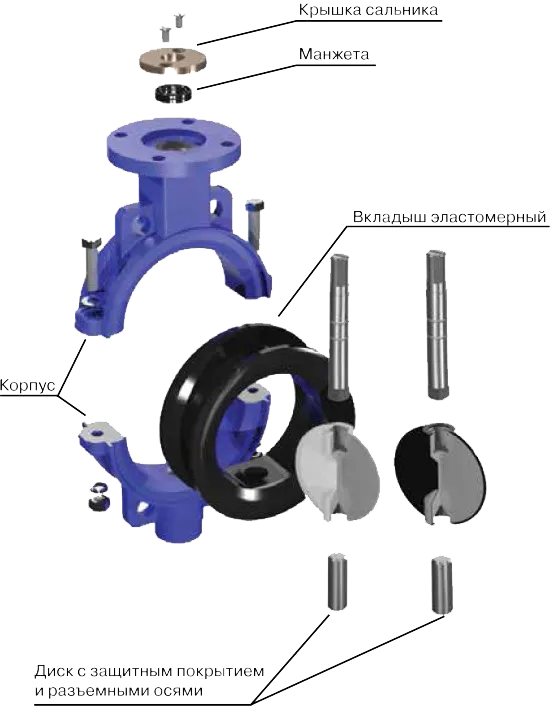

Конструкция: разъемный корпус, эластомерный вкладыш, гуммированный или футерованный диск, разъемные оси.

Назначение и технические данные затворов серия Универсал

Затворы изготовлены в соответствии с конструкторской документацией, ТУ 3721-025-35491454-2006 (экспорт) и ТУ 3721-028-35491454-2006.

Затворы предназначены для эксплуатации в технологических системах цехов химводоподготовки ТЭС, ТЭЦ, ГРЭС и котельных на линиях, транспортирующих агрессивные среды, кроме кристаллизующихся и полимеризующихся сред, а так же предприятий, транспортирующих пищевые продукты.

Затворы изготавливаются с различными видами управления:

с рукояткой для DN 32…300, может комплектоваться блоком концевых выключателей (БКВ);
с редуктором для DN 32…400, может комплектоваться БКВ;
с пневмоприводом для DN 32…400, может комплектоваться БКВ, пневмораспределителеи, позиционером, ручным дублером;
с электроприводом для DN 21…400.

Установочное положение затворов на трубопроводе — любое, не противоречащее правилам установки приводного механизма.

Герметичность затвора — без видимых протечек, класс А по ГОСТ 9544-2015.

Коэффициент гидравлического сопротивления не более 1,0 при полностью открытом затворе.

Направление движения рабочей среды — двустороннее.

Присоединение к трубопроводу межфланцевое.

При межфланцевом присоединении затвор устанавливается между фланцами трубопровода. Присоединительные размеры фланцев по ГОСТ 33259-2015 для DN 32…400 на РN 1,0 МПа, исполнение 1 с выступом.

Строительные длины затворов приведены в разделе характеристики в таблицах 1, 2. АО АРМАТЭК выпускает затворы дисковые DN 32, 40 мм со строительной длиной по ГОСТ 3326-86.

Климатическое исполнение У, Т, ОМ по ГОСТ 15150-69. Затворы могут эксплуатироваться при температуре окружающего воздуха:

от минус 40 °C до плюс 50 °C - с корпусом из стали или высокопрочного чугуна (ВЧШГ);
относительная влажность — до 98% при температуре 25 °C.

Массы затворов с различными исполнительными механизмами приведены в разделе характеристики в таблице 2.

разъемный корпус,
эластомерный вкладыш,
гуммированный и/или футерованный диск,
разъемные оси
узел уплотнения по оси.

Чертеж, основные размеры и массы:

DN 32-40 мм

Таблица 1
DN, мм	Размеры, мм										Масса, кг не более
	Размеры, мм										Материал корпуса
	A	B	L	D	d	h	b	D1	d	E	ВЧШГ	Сталь
32	110	65	180	62	32	2	16	100	18	100	13	13,1
40	110	65	200	70	40	2	17	110	18	110	14	14,2

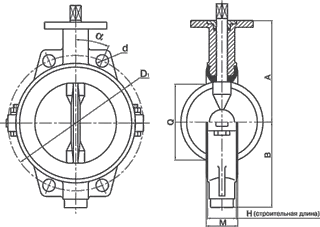

DN 50-400 мм

Таблица 2
DN, мм	Размеры, мм									Масса, кг не более
	Размеры, мм									Материал корпуса
	A	B	Q	M	H	D1	d	α	n*	ВЧШГ	Сталь
50	110	75	30	44	41	125	18	45°	4	3	3,1
80	132	80	64	44	41	160	18	45°	4	3,8	4,2
100	150	120	88	54	51	180	18	22° 30´	8	5,8	5,9
125	170	135	115	57	53	210	18	22° 30´	8	7,4	7,6
150	180	150	136	56	53	240	23	22° 30´	8	9,3	9,5
200	210	175	186	68	64	295	23	22° 30´	8	17,7	18,1
250	272	220	240	68	64	350	23	15°	12	26,6	27
300	312	250	288	82	76	400	23	15°	12	37	39,2
400	360	310	373	108	102	515	27	11° 15´	16	85	97

* — где n-число шпилек, необходимых для крепежа затвора на трубопровод

Таблица 3
Условный проход, DN, мм	Масса затворов с рукояткой, кг, не более		Масса затворов с с редуктором, кг, не более		Масса затворов с приводом, кг, не более	Масса затворов с пневмогидро- приводом, кг, не более	Масса затворов с электроприводом типа МЭОФ, кг, не более	Масса затворов с электроприводом типа АР-МОК, кг, не более	Масса затворов с электроприводом типа АР-МОНЕД, кг, не более	Масса затворов с электроприводом типа АРМАТЭК, кг, не более
	Материал корпуса
	ВЧШГ	Сталь	ВЧШГ	Сталь
32	13,4	13,5	19,6	19,8	18,8	24,7	20,4	20,8	-	22,8
40	14,5	14,6	20,7	21	19,9	26	21,5	21,9	-	23,9
50	3,4	3,5	6,6	6,7	11,1	11,5	9,3	10,4	-	9,7
80	4,2	4,6	7,4	7,8	12	12,6	10,4	11,3	-	10,4
100	6,6	6,7	11	11,1	18	19,9	15,7	11,5	-	11,3
125	8,2	8,4	12,6	12,8	20	21,6	35,2	18,6	-	12,2
150	10,1	10,3	14,5	14,7	22	23,5	35,5	20,5	-	14,2
200	22,2	22,6	22,9	23,3	30	33,9	45,4	30,1	-	21,4
250	32,6	33	36,7	37,1	42	49	57	39	-	26,4
300	43	45,2	47,1	49,3	62	65,2	67,2	53	-	46,8
400	-	-	101,9	113,9	-	-	197,2	64,5	70	60,3

Масса затворов увеличивается на 0,8 кг с БКВ и на 0,3 кг с пневмораспределителем.

Расходные характеристики затворов дисковых Универсал

Приложение Б

Для облегчения монтажных работ и при промывке трубопроводов АО «АРМАТЭК» рекомендует использовать монтажную вставку.

При промывке трубопровода во избежание повреждения внутренних полостей затворов нужно установить вместо затвора монтажную вставку. При этом на вставках должны быть установлены уплотнительные кольца.

Расходные характеристики затворов дисковых Универсал.

DN, м м	32	40	50	65	80	100	125	150	200	250	300	400
К v1 0 0	70	83	147	271	357	598	1049	1453	2702	4025	6201	11619

Маркировка

Заводской номер изделия наносится ударным способом на торце корпуса затвора.
Маркировка затвора производится на фирменной табличке, где указывается:

товарный знак;
наименование предприятия-изготовителя;
обозначение изделия;
заводской номер;
дата изготовления;
условный проход DN;
номинальное давление PN;
температура рабочей среды.

Применение

Проверку на герметичность затвора можно не осуществлять, т.к. она гарантируется заводом-изготовителем.
Затвор должен использоваться строго по назначению в соответствии с указаниями технической документации.
Эксплуатация затворов допускается только на параметрах рабочей среды (температура, давление, концентрация и размер твердых включений), указанных в паспорте на конкретное изделие.
Изменение условий эксплуатации возможно только при письменном согласовании с производителем (АО «АРМАТЭК»).
С информацией об:

установке дискового затвора с использованием монтажной вставки;
установке затвора;
видах, объёмах и периодичности технического обслуживания;
транспортировке;
хранении

можно ознакомиться в руководстве по эксплуатации дисковых затворов серии «Универсал» АРМАТЭК.
