Затворы дисковые
АО «АРМАТЭК» специализируется на разработке и производстве поворотных дисковых затворов, являющихся надежным и перспективным видом трубопроводной арматуры, используемой в диапазоне рабочих давлений до 4,0 МПа.
Новая разработка компании «АРМАТЭК» – дисковые затворы серии «ГАРАНТ», отличающиеся высокими эксплуатационными характеристиками и надежностью. Отличительной особенностью новых затворов от предыдущей линейки является гуммированный корпус. Ресурсные испытания, проведенные на испытательном оборудовании компании, подтверждают работоспособность затворов на протяжении 100 000 циклов.
Затворы «ГАРАНТ» рассчитаны на максимальное рабочее давление 2,5 МПа, температура рабочей среды до 140°С. Корпус изготавливается из углеродистой и нержавеющей сталей, а также хладостойкой стали, что позволяет использовать затвор при окружающей температуре от минус 60°С. Кроме того, затворы могут комплектоваться как металлическими дисками, так и дисками с футерованным и гуммированным покрытием, обеспечивая надежную эксплуатацию изделия в высокоагрессивных рабочих средах.
Конструкция: неразъемный гуммированный корпус, диск с покрытием (гуммированный или футерованный) или диск без покрытия (нержавеющая сталь, титан), оси разъемные.
| Dn, мм | Pn, МПа | Управление | Среда | Цена | |

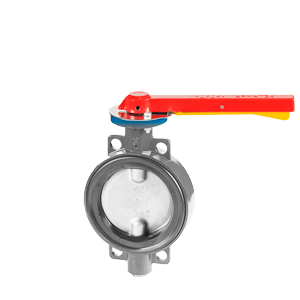

| min 32 | min 1,0 | рукоятка dn 32 - 300 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |

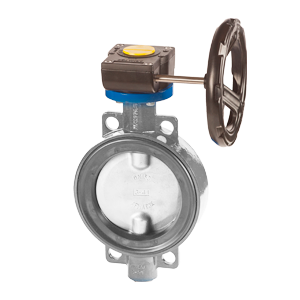

| max 800 | max 2,5 | редуктор dn 32 - 800 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |

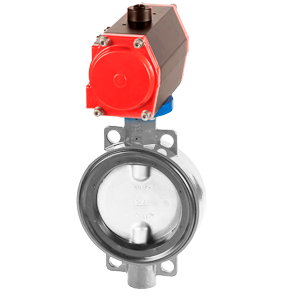

| пневмопривод dn 32 - 800 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену | ||
| электропривод dn 32 - 800 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |
Поворотный дисковый затвор с тройным эксцентриситетом.
Металло-графитовое уплотнение затвора обеспечивает герметичность по классу А ГОСТ 9544-2015 при рабочем давлении среды до 4,0 МПа, эксплуатацию с высокой надёжностью в тяжелых условиях работы при повышенных температурах (до +400°С).
Конструкция: неразъемный корпус, диск с многослойным металлографитовым уплотнением.
| Dn, мм | Pn, МПа | Управление | Среда | Цена | |
| min 65 | min 1,6 | Фланцевые дисковые затворы с редуктором Атлант dn 65 - 1800 |
газообразные среды, химически активные среды, жидкие среды | по запросу | Узнать цену |
| max 1800 | max 4,0 | Фланцевые дисковые затворы с пневмоприводом Атлант dn 65 - 600 |
газообразные среды, углеводороды, жидкие среды | по запросу | Узнать цену |
| Фланцевые дисковые затворы с электроприводом Атлант dn 65 - 1800 |
газообразные среды, углеводороды, жидкие среды | по запросу | Узнать цену |
Гуммированные и футерованные диски позволяют эксплуатировать затворы в крайне агрессивных средах: кислоты, щелочи, морская вода и пр., также они применяются в системах холодного водоснабжения и для пищевых сред. Гуммированное или футерованное покрытие позволяет заменить диск из нержавеющей стали углеродистым. При этом значительно снижается стоимость затворов, что не сказывается на работоспособности изделия.
Конструкция: разъемный корпус, эластомерный вкладыш, гуммированный или футерованный диск, разъемные оси.
| Dn, мм | Pn, МПа | Управление | Среда | Цена | |
| min 32 | min 0,6 | рукоятка dn 32 - 300 |
газообразные среды, химически активные среды, жидкие среды | по запросу | Узнать цену |
| max 300 | max 1,0 | редуктор dn 32 - 300 |
газообразные среды, химически активные среды, жидкие среды | по запросу | Узнать цену |
| пневмопривод dn 50 - 300 |
газообразные среды, химически активные среды, жидкие среды | по запросу | Узнать цену | ||
| пневмогидропривод dn 50 - 300 |
газообразные среды, химически активные среды, жидкие среды | по запросу | Узнать цену | ||

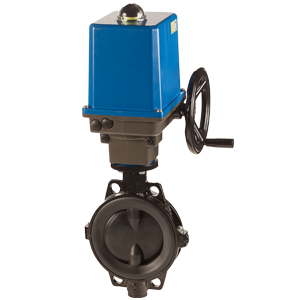

| электропривод dn 50 - 300 |
газообразные среды, химически активные среды, жидкие среды | по запросу | Узнать цену |
Разнообразие применяемых в данной серии дисков (металлических, гуммированных и футерованных) позволяет эксплуатировать затворы: в системах холодного и горячего водоснабжения, оборотной воды, в водных растворах солей, на большинстве химических сред с механическими примесями.
Конструкция: неразъемный корпус, эластомерный вкладыш, диск с покрытием (гуммированный или футерованный) или диск без покрытия (углеродистая или нержавеющая сталь, титан), оси разъемные/неразъемные.
| Dn, мм | Pn, МПа | Управление | Среда | Цена | |
| min 32 | min 1,0 | рукоятка dn 32 - 400 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |
| max 400 | max 1,6 | редуктор dn 32 - 300 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |
| пневмопривод dn 32 - 300 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену | ||
| пневмогодропривод dn 32 - 300 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену | ||
| электропривод dn 32 - 300 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |
Использование резинометаллического вкладыша, выполняющего роль второго корпуса, с дополнительными уплотнениями по осям, увеличивает износостойкость и рабочий ресурс затвора по сравнению с эластомерным вкладышем. Рекомендуется для горячего водоснабжения, абразивных сред, нефтепродуктов, газовых сред, в том числе и природного газа, агрессивных сред с механическими включениями; при значительных нагрузках, высоких температурах, для эксплуатации с повышенной надежностью и безопасностью.
Конструкция: неразъемный корпус, резинометаллический вкладыш, диск с покрытием (гуммированный или футерованный) или диск без покрытия(легированная и нержавеющая сталь, титан), оси разъемные.
| Dn, мм | Pn, МПа | Управление | Среда | Цена | |
| min 32 | min 1,0 | рукоятка dn 32 - 800 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |
| max 800 | max 1,6 | редуктор dn 32 - 800 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |
| пневмопривод dn 32 - 800 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену | ||
| пневмогидропривод dn 32 - 800 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену | ||

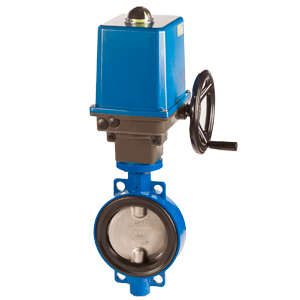

| электропривод dn 32 - 800 |
газообразные среды, углеводороды, химически активные среды, пищевые среды, жидкие среды | по запросу | Узнать цену |
Новая конструкция резинометаллического вкладыша позволила увеличить рабочее давление до 2,5 МПа и рабочий ресурс изделия в несколько раз, обеспечила более надежную работу затвора, сохранив все преимущества серии «ЭКСКЛЮЗИВ». Рекомендуются для использования в средах эксплуатации, включая: абразивы, нефтепродукты, газовые среды, морскую воду, и прочие среды с механическими включениями.
Конструкция: неразъемный корпус, резинометаллический вкладыш, диск без покрытия (углеродистая и нержавеющая сталь, титан), оси разъемные.
| Dn, мм | Pn, МПа | Управление | Среда | Цена | |
| min 32 | min 2,5 | рукоятка dn 32 - 800 |
газообразные среды, углеводороды, жидкие среды | по запросу | Узнать цену |
| max 800 | max 2,5 | редуктор dn 32 - 800 |
газообразные среды, углеводороды, жидкие среды | по запросу | Узнать цену |
| пневмопривод dn 32 - 800 |
газообразные среды, углеводороды, жидкие среды | по запросу | Узнать цену | ||
| пневмогидропривод dn 32 - 800 |
газообразные среды, углеводороды, жидкие среды | по запросу | Узнать цену | ||
| электропривод dn 32 - 800 |
газообразные среды, углеводороды, жидкие среды | по запросу | Узнать цену |
Основные преимущества поворотного дискового затвора:
